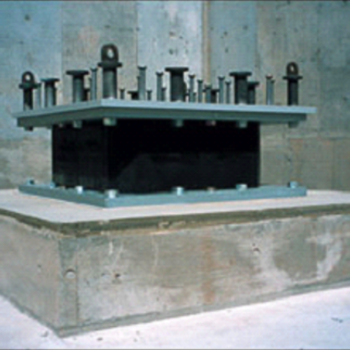

Lead Rubber Bearing-Square type (簡稱LRB-S)
優化的隔震特性與經濟有效率的設計。
特長
|
1. 除了可以保持傳統LRB的性能以外，可以讓結構體與隔震器設計得更加經濟有效。 2. 各個水平方向的特性安定，大變形動作的可信賴性可以確保。 3. 方型的隔震器比較容易設置耐火披覆，可降低相關配合工項的成本。 4. 與相同尺寸圓形LRB相比，採用方形LRB可以小一號尺寸進行設計，在設計上更加精實有效率。 |
諸元

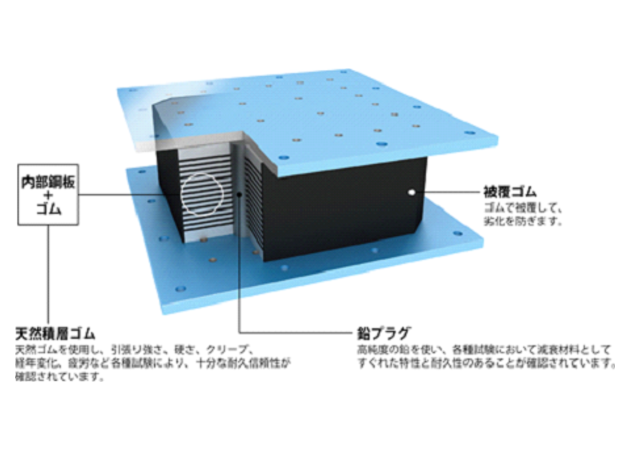

LRB-S係為具垂直荷重支撐機能以及具振動絕緣機能的積層橡膠，與能量吸收機能(阻尼器)的鉛心，合成為一體化的隔震裝置。設置空間上更加精簡，施工上更加容易。
積層橡膠的作動 (隔震器)

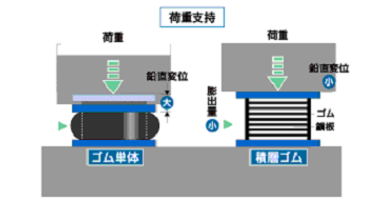

（1）垂直荷重支撐機能
以鋼板強化橡膠體用來支撐建築物的垂直荷重。與一整塊橡膠體相比，其上下垂直方向的剛性更強，可以安定地支撐建築物。
（2）水平隔絕機能（長周期化）
將地震的劇烈搖晃轉化為緩和的運動。由於水平方向比較柔軟，會將地震的劇烈振動轉化成為緩和的運動，即建築物的搖晃被長周期化。
（3）復元機能
建築物恢復至原來的位置。地震停止後，以橡膠具備的復元力，將建築物恢復至原來的位置。
鉛心的作動 (阻尼器)

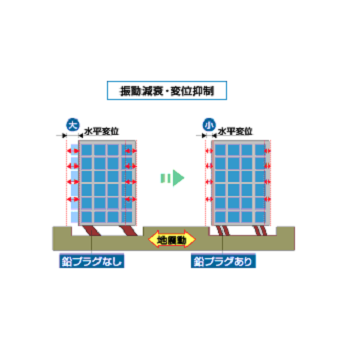

（4）振動減衰機能
將建築物大的搖晃減緩下來。隨著積層橡膠的變形，鉛心會發生塑性變形，地震的能量就會被消耗吸收，振動就此快速地減衰緩和下來。
（5）觸發機能 (初始剛性高)
抑制地震以外的振動搖晃。因為鉛心住具有高剛性，在一定力的作用下建築物可以被固定住，如此可以防止強風等所造成的建築物搖晃。
基本特性

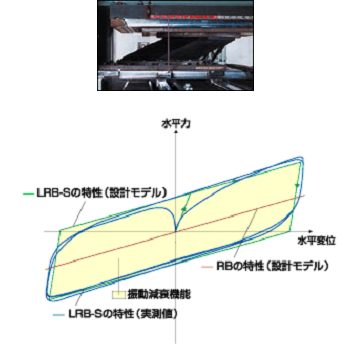

下圖為大地震發生，LRB-S所反應之變形時其力與變位的關係。設計模型與實測值大約一致，LRB安定的性能與高設計精度可以獲得證實。LRB-S的復原力特性，可以用2條直線(雙折線)表示，在結構分析上LRB-S的分析模型很容易建立。
LRB-S有其他更詳細的模型圖資料，詳細內容請與我們聯繫。
